1軸・回転運動（φ軸）
マグネット型（φ軸） 低トルク型ミニ回転導入機：KMMR-34S
 |
 |
仕様
| KMMR-34S | ||
|---|---|---|
| 仕様 | 重量 | - (kg) |
| 許容リーク量 | ≦1.33×10-11（Pa・m3/sec） | |
| 許容加熱温度 | ≦ 200 (℃) | |
| 回転トルク | 2 (kgf/cm) | |
| 回転角目盛 | なし | |
| 駆動軸径 | φ6 (mm) (先端部面カット) | |
| 接続フランジサイズ | ICF-34 FH | |
| 駆動方式 | マグネット方式 | |
|
CAD図面
（DXFファイル EXE形式） |
 |
|
| 見積もり | ||
特徴
- 真空中の試料や機器等に、大気側から回転運動を伝達する導入機です。
- マグネット方式の為、外部との真空封止は完全で、半永久的に安定した動作を得られます。
- 真空中に取り付けられた回転運動を要する機器へ応用出来ます。
- 容器の内側には電解研磨処理を施し、超高真空領域まで使用出来ます。
- 回転軸は360°自由に回転でき、ストッパーにより任意の角度での位置決めが出来ます。
- 腐食性ガス対応の仕様もございます。ご相談ください。
- KMMR-34Sは通常のミニ回転導入機(KMMR-34)よりもコンパクトな設計で低トルクとなります。
- KMMR-34Sは特に、シャッター等の開閉機構としての使用に最適です。
マグネット型（φ軸） ミニ回転導入機：KMMR-34
|
 |
仕様
| KMMR-34 | ||
|---|---|---|
| 仕様 | 重量 | 0.6 (kg) |
| 許容リーク量 | ≦1.33×10-11（Pa・m3/sec） | |
| 許容加熱温度 | ≦ 200 (℃) | |
| 回転トルク | 3.5 (kgf/cm) | |
| 回転角目盛 | 45 (°) (360°回転） | |
| 駆動軸径 | φ6 (mm) | |
| 接続フランジサイズ | ICF-34 FH | |
| 駆動方式 | マグネット方式 | |
|
CAD図面
（DXFファイル EXE形式） |
|
|
| 見積もり | ||
特徴
- 真空中の試料や機器等に、大気側から回転運動を伝達する導入機です。
- マグネット方式の為、外部との真空封止は完全で、半永久的に安定した動作を得られます。
- 真空中に取り付けられた回転運動を要する機器へ応用出来ます。
- 容器の内側には電解研磨処理を施し、超高真空領域まで使用出来ます。
- 回転軸は360°自由に回転でき、ストッパーにより任意の角度での位置決めが出来ます。
- 腐食性ガス対応の仕様もございます。ご相談ください。
- KMMR-34Sは通常のミニ回転導入機(KMMR-34)よりもコンパクトな設計で低トルクとなります。
- KMMR-34Sは特に、シャッター等の開閉機構としての使用に最適です。
マグネット型（φ軸） 回転導入機：KMR-70
|
 |
仕様
| KMR-70 | ||
|---|---|---|
| 仕様 | 重量 | - (kg) |
| 許容リーク量 | ≦1.33×10-11（Pa・m3/sec） | |
| 許容加熱温度 | ≦ 200 (℃) | |
| 回転トルク | 10 (kgf/cm) | |
| 回転角目盛 | 45 (°) (360°回転） | |
| 駆動軸径 | φ8 (mm) | |
| 接続フランジサイズ | ICF-70 FH | |
| 駆動方式 | マグネット方式 | |
|
CAD図面
（DXFファイル EXE形式） |
|
|
| 見積もり | ||
特徴
- 真空中の試料や機器等に、大気側から回転運動を伝達する導入機です。
- マグネット方式の為、外部との真空封止は完全で、半永久的に安定した動作を得られます。
- 真空中に取り付けられた回転運動を要する機器へ応用出来ます。
- 容器の内側には電解研磨処理を施し、超高真空領域まで使用出来ます。
- 回転軸は360°自由に回転でき、ストッパーにより任意の角度での位置決めが出来ます。
- 腐食性ガス対応の仕様もございます。ご相談ください。
- KMMR-34Sは通常のミニ回転導入機(KMMR-34)よりもコンパクトな設計で低トルクとなります。
- KMMR-34Sは特に、シャッター等の開閉機構としての使用に最適です。
マグネット型2軸回転導入機（φ軸）：KMMR-34W
 |
 |
仕様
| KMMR-34W | |||
|---|---|---|---|
| 仕様 | 重量 | - (kg) | |
| 許容リーク量 | ≦1.33×10-11（Pa・m3/sec） | ||
| 許容加熱温度 | ≦ 200 (℃) | ||
| 回転トルク | 外軸 | 3.5 (kgf/cm) | |
| 内軸 | 3.5 (kgf/cm) | ||
| 回転角目盛 | 45 (°) (360°回転） | ||
| 駆動軸径 | 外軸 | φ6 (mm) | |
| 内軸 | φ3 (mm) | ||
| 接続フランジサイズ | ICF-34 FH | ||
| 駆動方式 | マグネット方式 | ||
|
CAD図面
（DXFファイル EXE形式） |
|
||
| 見積もり | |||
特徴
- 真空中の試料や機器等に、大気側から回転運動を伝達する2軸の導入機です。
- 2本(内部シャフト・外部パイプシャフト)の回転軸が同軸上で独立して回転します。
- マグネット方式の為、外部との真空封止は完全で、半永久的に安定した動作を得られます。
- 真空中に取り付けられた回転運動を要する機器へ応用出来ます。
- 容器の内側には電解研磨処理を施し、超高真空領域まで使用出来ます。
- 回転軸は内外共に360°自由に回転し、各々がストッパーにより任意の角度で位置決めが出来ます。
- 腐食性ガス対応の仕様もございます。ご相談ください。
マグネット型2軸回転導入機（φ軸）：KMR-70Ｗ
|
 |
仕様
| KMR-70Ｗ | |||
|---|---|---|---|
| 仕様 | 重量 | - (kg) | |
| 許容リーク量 | ≦1.33×10-11（Pa・m3/sec） | ||
| 許容加熱温度 | ≦ 200 (℃) | ||
| 回転トルク | 外軸 | 10 (kgf/cm) | |
| 内軸 | 10 (kgf/cm) | ||
| 回転角目盛 | 45 (°) (360°回転） | ||
| 駆動軸径 | 外軸 | φ10 (mm) | |
| 内軸 | φ3 (mm) | ||
| 接続フランジサイズ | ICF-70 FH | ||
| 駆動方式 | マグネット方式 | ||
|
CAD図面
（DXFファイル EXE形式） |
|
||
| 見積もり | |||
特徴
- 真空中の試料や機器等に、大気側から回転運動を伝達する2軸の導入機です。
- 2本(内部シャフト・外部パイプシャフト)の回転軸が同軸上で独立して回転します。
- マグネット方式の為、外部との真空封止は完全で、半永久的に安定した動作を得られます。
- 真空中に取り付けられた回転運動を要する機器へ応用出来ます。
- 容器の内側には電解研磨処理を施し、超高真空領域まで使用出来ます。
- 回転軸は内外共に360°自由に回転し、各々がストッパーにより任意の角度で位置決めが出来ます。
- 腐食性ガス対応の仕様もございます。ご相談ください。
マグネット型高トルク回転導入機（φ軸）：KMR-70G
 |
 |
仕様
| KMR-70G | ||
|---|---|---|
| 仕様 | 重量 | 1.4 (kg) |
| 許容リーク量 | ≦1.0×10-8（Pa・m3/sec） | |
| 許容加熱温度 | ≦ 200 (℃) | |
| 回転トルク | 20 (kgf/cm) | |
| 回転角目盛 | 45 (°) (360°回転） | |
| 駆動軸径 | φ8 (mm) | |
| 接続フランジサイズ | ICF-70 FH | |
| 駆動方式 | マグネット方式 (ガス対応型) | |
|
CAD図面
（DXFファイル EXE形式） |
|
|
| 見積もり | ||
特徴
- 真空中の試料や機器等に、大気側から回転運動を伝達する導入機です。
- 通常のKMR-70に比べ、約2倍の回転トルクを有しています。
- マグネット方式の為、外部との真空封止は完全で、半永久的に安定した動作を得られます。
- 真空中に取り付けられた回転運動を要する機器へ応用出来ます。
- 容器の内側には電解研磨処理を施し、超高真空領域まで使用出来ます。
- 内部(真空側)にマグネットを使用していない為、腐食性ガスを用いる実験装置等に最適です。
ベローズ型回転導入機（φ軸）：KBM-I
 |
 |
仕様
| KBM-I | ||
|---|---|---|
| 仕様 | 重量 | - (kg) |
| 許容リーク量 | ≦1.33×10-11（Pa・m3/sec） | |
| 許容加熱温度 | ≦ 200 (℃) | |
| 回転トルク | 2 (kgf/cm) | |
| 回転角目盛 | 1 (°) (360°回転）バーニア目盛り | |
| 駆動軸径 | φ10 (mm) | |
| 接続フランジサイズ | ICF-70 FH | |
| 駆動方式 | ベローズ方式 (SUS316) | |
|
CAD図面
（DXFファイル EXE形式） |
|
|
| 見積もり | ||
特徴
- 真空中の試料や機器等に、大気側から回転運動を伝達する導入機です。
- 真空中に取り付けられた回転運動を要する機器へ応用出来ます。
- 容器の内部には電解研磨処理を施し、超高真空領域まで使用出来ます。
- 回転軸は360°自由に回転でき、ストッパーにより任意の角度で位置決めが出来ます。
- 回転軸と駆動部がベローズで直結している為、マグネット方式より高い回転精度が得られます。
- モーター駆動等でより精密な角度での位置決め制御をされる時に最適です。
- 2軸型であるKBM-IIでは、内軸は独立した回転運動だけでなく、最大で25mmの直進運動も出来ます。
ベローズ型回転導入機（φ軸）：KBM-II この製品は製造・取扱いを終了いたしました。
 |
 |
仕様
| KBM-II | |||
|---|---|---|---|
| 仕様 | 重量 | - (kg) | |
| 許容リーク量 | ≦1.33×10-11（Pa・m3/sec） | ||
| 許容加熱温度 | ≦ 200 (℃) | ||
| 回転トルク | 2 (kgf/cm) | ||
| 回転角目盛 | 1 (°) (360°回転）バーニア目盛り | ||
| 駆動軸径 | 外軸 | φ10 (mm) | |
| 内軸 | φ3 (mm) (先端部M3ネジ) | ||
| 内軸移動距離 | 25 (mm) (最大移動量) | ||
| 内軸移動精度 | 0.01 (mm) | ||
| 接続フランジサイズ | ICF-70 FH | ||
| 駆動方式 | ベローズ方式 (SUS316) | ||
|
CAD図面
（DXFファイル EXE形式） |
|
||
| 見積もり | |||
特徴
- 真空中の試料や機器等に、大気側から回転運動を伝達する導入機です。
- 真空中に取り付けられた回転運動を要する機器へ応用出来ます。
- 容器の内部には電解研磨処理を施し、超高真空領域まで使用出来ます。
- 回転軸は360°自由に回転でき、ストッパーにより任意の角度で位置決めが出来ます。
- 回転軸と駆動部がベローズで直結している為、マグネット方式より高い回転精度が得られます。
- モーター駆動等でより精密な角度での位置決め制御をされる時に最適です。
- 2軸型であるKBM-IIでは、内軸は独立した回転運動だけでなく、最大で25mmの直進運動も出来ます。
中空回転導入機（φ軸）：KRP-70・114・152
 KRP-70 |
 KRP-114
|
 KRP-152 |
 |
仕様
| KRP-70 | KRP-114 | KRP-152 | |||
|---|---|---|---|---|---|
| 仕様 | A寸法 | 45 (mm) | 90 (mm) | 115 (mm) | |
| B寸法 | 73 (mm) | 112.5 (mm) | 135 (mm) | ||
| C寸法 | 89 (mm) | 111.5 (mm) | 116 (mm) | ||
| D寸法 | 65 (mm) | 50 (mm) | 50 (mm) | ||
| 重量 | - (kg) | 4.4 (kg) | - (kg) | ||
| 許容リーク量 | ≦1.33×10-11（Pa・m3/sec） | ||||
| 許容加熱温度 | ≦ 200 (℃) | ||||
| 回転角目盛 | 1 (°) | ||||
| 回転精度 | 1 (°) | ||||
| 接続フランジサイズ | 上部 | ICF-70 FT | ICF-114 FT | ICF-152 FT | |
| 下部 | |||||
| 差動排気用ポート | ICF-34 FH×1 | ||||
| 有効内径 | φ36 (mm) | φ64 (mm) | φ100 (mm) | ||
|
CAD図面
（DXFファイル EXE形式） |
|
|
|
||
| 見積もり | |||||
特徴
- 中空構造の回転導入機であり、手動式高精度型とモーター駆動式高精度型の2種類があります。
- 駆動部にウォームギアを使用し、スムーズな動作での位置決めが行えます。
- 補助ポンプ(別売)を備え付けの差動排気用ポート(ICF-34)へ接続し、差動排気を行なうことで超高真空装置でご使用頂けます。
- 弊社独自の設計によりシール方法を改良しており、縦・横どちら向きでも取り付けることが出来ます。但し、横向きの場合は条件により芯ブレが起こる可能性がありますのでご相談ください。
- クライオスタット，液体窒素シュラウド等を超高真空内に挿入して回転をさせる等の際に最適です。
[UHV Design社製]

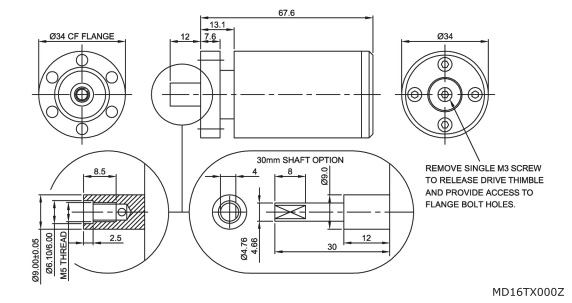

マグネットカップリング式回転導入機 MD16-TX000Z・MD19-CFX000Z(45º)
 |
 |
仕様
| MD16-TX000Z | MD19CFX000Z(45º) | ||
|---|---|---|---|
| 仕様 | 許容リーク量 | ≦1.33×10-11（Pa・m3/sec） | |
| 許容加熱温度 | ≦ 250(℃) | ||
| 回転トルク | 0.45Nm | 0.56Nm | |
| 回転角目盛 | 無し | 45º刻み | |
| 駆動軸径 | Φ9mm （先端M5タップ） | ||
| 接続フランジサイズ | ICF34 | ||
| 駆動方式 | マグネットカップリング | ||
|
CAD図面
（DXFファイル EXE形式） |
|
|
|
| 見積もり | |||
特徴
- 真空中の試料や機器等に、大気側から回転運動を伝達する導入機です。
- マグネット方式の為、外部との真空封止は完全で、半永久的に安定した動作を得られます。
- フランジとボディーは削り出しの一体構造の為、完全リークフリーです。
- マグネット方式でありながら250℃のベーキングが可能です。
- 真空に触れる部分はSUS316L材を使用しています。
