電流導入端子シリーズ

電流導入端子

概要

導入端子は、真空内の試料等に電流・電圧・信号を導入するためのもので低電流から高電流まで幅広く取り扱っております。これらの端子は絶縁性が大変良く機械的強度にも優れており、環境負荷の高い条件にも使用いただけます。
また、フランジと導入端子の種類、サイズ、数量の指示していただくことで研究用途・目的に合った各種導入端子を提供しています。

フィードスルーオプション概要

フィードスルーオプションシリーズは電流導入端子シリーズに対応したケーブル&コネクタ類となります。
これらのケーブル&コネクタは弊社独自にて研究用実験装置向けとして提供するもので大気用、低真空〜超高真空用として幅広い圧力領域に対応しており、アウトガスも最小限に抑え環境負荷の高い条件にも使用され高い信頼性を得ています。

電流導入端子各部品一覧

電流導入端子

電流導入端子シリーズ一覧

電流導入端子シリーズ一覧
電流(単極)
概要
  • 電流(単極)の電流端子は、ヒーター・ランプなど大きな電流を使用するのに適しています。
  • 電極材料を無酸素銅(H-OFC)、ステンレス(SUS304)の2種類より選択できます。
  • 電極の先端加工、長さ指定、メッキ処理も承っております。
  • 超高真空に対応しており、高い信頼性を得ています。
種別仕様
品名 20A電流端子 70A電流端子 180A電流端子
端子型名 KMS-2D09 KMS-5D20 KMS-10D20
最大電流[A] H-OFC
(無酸素銅)
SUS304
(ステンレス)
H-OFC
(無酸素銅)
SUS304
(ステンレス)
H-OFC
(無酸素銅)
SUS304
(ステンレス)
20 2 70 5 180 12
耐電圧(DC)[kV] 3 5
絶縁抵抗(DC500V)[MΩ] 1000
最高ベークアウト温度[℃] 450
リーク量[Pa・m3/s] ≦1.33×10-11
見積もり
納期 2〜3日(仕様・形状により異なります)
選択表
電流導入端子注文例
端子型名   フランジ
サイズ
  導入
本数
  先端   先端長さ
(mm)
  電極材料
KMS-2D09
KMS-5D20
KMS-10D20
- ICF-34
ICF-70
ICF-114
NW16-KF
NW25-KF
NW40-KF
VF(VG)10
VF(VG)20
VF(VG)25
VF(VG)40
VF(VG)50
- ※1 - 無記入
(指定なし)

M
(タップ加工)

F
(平面加工)
- 50
100
150
※2
- OFC
(無酸素銅)

SUS
(ステンレス)

※1 フランジに取り付けられます端子の本数は、個数対応表をご参照ください。
※2 任意の先端長(mm単位)もご指定いただけます。

個数対応表
  KMS-2D09 KMS-5D20 KMS-10D20
ICF-34 1 1 -
ICF-70 4 2 1
ICF-114 8 4 2
NW16-KF 2 1 -
NW25-KF 4 1 -
NW40-KF 8 2 1
VF(VG)10 1 1 -
VF(VG)20 4 1 1
VF(VG)25 8 2 1
VF(VG)40 8 4 1
VF(VG)50 8 4 1
価格表
電流導入端子価格

端子種別単価〔税抜〕(円)

導入本数 端子型名
KMS-2D09 KMS-5D20 KMS-10D20
1 26,500 29,000 37,000
2〜3 18,500 21,000 29,000
4〜8 14,500 17,000 25,000

フランジ単価〔税抜〕(円)

サイズ フランジ単価
〔税抜〕(円)
サイズ フランジ単価
〔税抜〕(円)
ICF-34 1,150 VF(VG)10 1,530
ICF-70 1,680 VF(VG)20 1,890
ICF-114 4,280 VF(VG)25 2,000
NW16-KF 500 VF(VG)40 2,190
NW25-KF 550 VF(VG)50 2,680
NW40-KF 730

電極種別単価〔税抜〕(円)

加工形状 端子型名(材質:SUS304 無酸素銅)
KMS-2D09 KMS-5D20 KMS-10D20
指定なし 2,000 2,000 2,000
ネジ加工 5,500 5,500 5,500
平面加工 5,000 5,000 5,000
電流(単極)用ケーブル&コネクタ
電流(単極)用ケーブル&コネクタ
概要
  • 電流(単極)用ケーブル&コネクタは、ヒーター・ランプなど大きな電流用として使用できます。
  • 大気用、真空用ともにフレキシブルなスタンダード電線と高温耐熱電線から選択できます。
  • クランプコネクタは取り外しが容易であり使用頻度の高い個所に最適です。
標準価格(税抜) 別途ご相談ください
見積もり
納期 2〜3日(仕様・形状により異なります)
適合ケーブル&コネクタ仕様

丸型圧着端子

  材質 表面処理 適用規格
真空用 H-OFC(無酸素銅) 無し(Auメッキ可) JIS C 2805
大気用 H-OFC(無酸素銅) Ni-Snメッキ

クランプコネクタ

  材質 表面処理 適用規格
真空用 H-OFC8(無酸素銅) Auメッキ -
大気用 リン青銅(C5191) Auメッキ

スタンダード電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 KMS-2D09 H-OFC
(無酸素銅)
PTFE
(テフロン)
2 3.5 30 200
KMS-5D20 14 8 50
KMS-10D20 60 16 100
大気用 KMS-2D09 軟銅より線 PVC
(塩化ビニル)
2 4 30 70
KMS-5D20 14 9 50
KMS-10D20 60 17 100

耐熱電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 KMS-2D09 H-OFC
(無酸素銅)
セラミック
碍子
2 5 50 450
KMS-5D20 14 10 100
KMS-10D20 60 15 150
大気用 KMS-2D09 軟銅より線 FEP
(フッ素樹脂)
ポリイミド
2 4 30 200〜
400
KMS-5D20 14 9 50
KMS-10D20 - - -
適合ケーブル&コネクタ選択表
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

丸型圧着
KMS-2D09 M2
KMS-5D20 M5
KMS-10D20 M10

クランプコネクタ
KMS-2D09 Φ2
KMS-5D20 Φ5
KMS-10D20 Φ10
端末未処理 - N

ケーブル種類

種類 記号

スタンダード電線
S

耐熱電線
H

ケーブル長

長さ(m)
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.2
1.5

負荷/測定側

種類 サイズ 記号

丸型圧着(注)
M3用 M3
M4用 M4
M5用 M5
M6用 M6
M8用 M8
M10用 M10
端末未処理 - N

(注)丸型圧着の選択時は電流端子側以上のサイズを選択してください。

適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

丸型圧着
KMS-2D09 M2
KMS-5D20 M5
KMS-10D20 M10

クランプコネクタ
KMS-2D09 Φ2
KMS-5D20 Φ5
KMS-10D20 Φ10
端末未処理 - N

ケーブル種類

種類 記号

スタンダード電線
S

耐熱電線
H

ケーブル長

長さ(m)
1
2
3
5
7
10







電源/計測器側

種類 適合端子型名 記号

丸型圧着(注)
M3用 M3
M4用 M4
M5用 M5
M6用 M6
M8用 M8
M10用 M10
端末未処理 - N

(注)丸型圧着の選択時は電流端子側以上のサイズを選択してください。

電圧(単極)
概要
  • 電圧(単極)の電圧端子は、真空内の試料等に高電圧を印加する時などに適しており、同時に高電流も流せるので幅広くご使用いただけます。
  • 電極材料を無酸素銅(H-OFC)、ステンレス(SUS304)の2種類より選択できます。(KMS-25Kは無酸素銅のみ)
  • 超高真空に対応しており、高い信頼性を得ています。
種別仕様
品名 10kV電圧端子 20kV電圧端子 25kV電圧端子
端子型名 KMS-10K KMS-20K KMS-25K
最大電流[A] H-OFC
(無酸素銅)
SUS304
(ステンレス)
H-OFC
(無酸素銅)
SUS304
(ステンレス)
H-OFC
(無酸素銅)
55 3.6 55 3.6 180
耐電圧(DC)[kV] 10 20 25
絶縁抵抗(DC500V)[MΩ] 1000
最高ベークアウト温度[℃] 450
リーク量[Pa・m3/s] ≦1.33×10-11
見積もり
納期 3週間(仕様・形状により異なります)
選択表
電流導入端子注文例
端子型名   フランジサイズ   導入本数   電極材料
KMS-10K
KMS-20K
KMS-25K
- ICF-34
ICF-70
ICF-114
NW25-KF
NW40-KF
VF(VG)20
VF(VG)25
VF(VG)40
VF(VG)50
- ※1 - OFC (無酸素銅)
SUS(ステンレス)
※KMS-25Kは
無酸素銅のみ

※1 フランジに取り付けられます端子の本数は、個数対応表をご参照ください。

個数対応表
  KMS-10K KMS-20K KMS-25K
ICF-34 1 1 -
ICF-70 4 4 1
ICF-114 8 8 2
NW25-KF 1 1 -
NW40-KF 2 2 1
VF(VG)20 1 1 -
VF(VG)25 1 1 1
VF(VG)40 2 2 2
VF(VG)50 4 4 4
価格表
電流導入端子価格

端子種別単価〔税抜〕(円)

導入本数 端子型名
KMS-10K KMS-20K KMS-25K
1 28,000 29,000 35,500
2〜3 20,000 21,000 27,500
4〜8 16,000 17,000 23,500

フランジ単価〔税抜〕(円)

サイズ フランジ単価
〔税抜〕(円)
サイズ フランジ単価
〔税抜〕(円)
ICF-34 1,150 VF(VG)20 1,890
ICF-70 1,680 VF(VG)25 2,000
ICF-114 4,280 VF(VG)40 2,190
NW25-KF 550 VF(VG)50 2,680
NW40-KF 730
電圧(単極)用ケーブル&コネクタ
電圧(単極)用ケーブル&コネクタ
概要
  • 電圧(単極)用ケーブル&コネクタは、高電圧、高電流用として使用できます。
  • 大気用、真空用ともに2重の絶縁被覆によって高い絶縁性を持っています。
  • クランプコネクタは取り外しが容易であり、使用頻度の高い個所に最適です。
標準価格(税抜) 別途ご相談ください
見積もり
納期 3週間(仕様・形状により異なります)
適合ケーブル&コネクタ仕様

丸型圧着端子

  材質 表面処理 適用規格
大気用 H-OFC(無酸素銅) Ni-Snメッキ -

クランプコネクタ

  材質 表面処理 適用規格
真空用 H-OFC(無酸素銅) Auメッキ -
大気用 リン青銅(C5191) Auメッキ

高圧電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 KMS-10K H-OFC
(無酸素銅)
セラミック碍子

PTFE
(テフロン)
8 10 50 200
KMS-20K 14 10 50
KMS-25K 60 15 100
大気用 KMS-10K 軟銅より線 シリコン

PVC
(塩化ビニル)
8 8 50 70
KMS-20K 14 8 50
KMS-25K 60 17 100
適合ケーブル&コネクタ選択表
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

クランプコネクタ
KMS-10K Φ2.4
KMS-20K
KMS-25K Φ6.4
端末未処理 - N

ケーブル種類

種類 記号

高電圧電線
V

ケーブル長

長さ(m)
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.2
1.5

負荷/測定側

種類 サイズ 記号

丸型圧着
M3用 M3
M4用 M4
M5用 M5
M6用 M6
M8用 M8
M10用 M10
端末未処理 - N
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

クランプコネクタ
KMS-10K Φ2.4
KMS-20K
KMS-25K Φ6.4
端末未処理 - N

ケーブル種類

種類 記号

高電圧電線
V

ケーブル長

長さ(m)
1
2
3
5
7
10






電源/計測器側

種類 適合端子型名 記号

丸型圧着
M3用 M3
M4用 M4
M5用 M5
M6用 M6
M8用 M8
M10用 M10
端末未処理 - N
計測・制御(多ピン)
概要
  • 計測・制御(多ピン)の丸型電極端子は、弱電を主とした計測・制御用のフィードスルーとして適しています。
  • 4ピン〜22ピンとピン数を必要に応じて幅広く選択できます。
  • 大気側はプラグ式となりますので簡単に、はめ合せが可能です。
  • 超高真空に対応しており、高い信頼性を得ています。
種別仕様
品名 4P丸型
電極端子
8P丸型
電極端子
12P丸型
電極端子
端子型名 KMS-4P KMS-8P KMS-12P
極数 4 8 12
最大電流[A] 3
耐電圧(DC)[kV] 0.5
絶縁抵抗(DC500V)[MΩ] 100
最高ベークアウト温度[℃] 300
リーク量[Pa・m3/s] ≦1.33×10-11
見積もり
納期 1週間(仕様・形状により異なります)
品名 19P丸型
電極端子
22P丸型
電極端子
端子型名 KMS-19P KMS-22P
極数 19 22
最大電流[A] 3
耐電圧(DC)[kV] 0.5
絶縁抵抗(DC500V)[MΩ] 100
最高ベークアウト温度[℃] 300
リーク量[Pa・m3/s] ≦1.33×10-11
見積もり
納期 1週間(仕様・形状により異なります)
選択表
電流導入端子注文例
端子型名   フランジサイズ   導入本数
KMS-4P
KMS-8P
KMS-12P
KMS-19P
KMS-22P
- ICF-34
ICF-70
ICF-114
NW16-KF
NW25-KF
NW40-KF
VF(VG)10
VF(VG)20
VF(VG)25
VF(VG)40
VF(VG)50
- ※1

※1 フランジに取り付けられます端子の本数は、個数対応表をご参照ください。

個数対応表
  KMS-4P KMS-8P KMS-12P KMS-19P KMS-22P
ICF-34 1 1 - - -
ICF-70 1 1 1 1 1
ICF-114 4 4 2 2 2
NW16-KF 1 1 - - -
NW25-KF 1 1 1 1 -
NW40-KF 1 1 1 1 1
VF(VG)10 1 - - - -
VF(VG)20 1 1 1 - -
VF(VG)25 1 1 1 1 -
VF(VG)40 2 2 1 1 1
VF(VG)50 4 2 1 1 1
価格表
電流導入端子価格

端子種別単価〔税抜〕(円)

導入本数 端子型名
KMS-4P KMS-8P KMS-12P KMS-19P KMS-22P
1 54,500 57,000 63,000 70,500 70,500
2〜3 46,500 49,500 55,000 62,500 62,500
4〜8 42,500 45,500 51,000 58,500 58,500

フランジ単価〔税抜〕(円)

サイズ フランジ単価
〔税抜〕(円)
サイズ フランジ単価
〔税抜〕(円)
ICF-34 1,150 VF(VG)10 1,530
ICF-70 1,680 VF(VG)20 1,890
ICF-114 4,280 VF(VG)25 2,000
NW16-KF 500 VF(VG)40 2,190
NW25-KF 550 VF(VG)50 2,680
NW40-KF 730
計測・制御(多ピン)用ケーブル&コネクタ
計測・制御(多ピン)用ケーブル&コネクタ
計測・制御(多ピン)用ケーブル&コネクタ
概要
  • 本ケーブル&コネクタは、計測・制御(多ピン)用として使用できます。
  • 使用条件に合わせた多種類の電線からお選びいただけます。
  • プラグコネクタ、ピンコネクタ共に取り外しが容易で脱着性に優れ、高い信頼性を得ています。
標準価格(税抜) 別途ご相談ください
見積もり
納期 1週間(仕様・形状により異なります)
適合ケーブル&コネクタ仕様

プラグコネクタ

  本体材質 絶縁部材質 電極部材質
大気用 アルミ合金 合成樹脂 黄銅(Ni-Auメッキ)

ピンコネクタ

  本体材質 表面処理 適合電線 適用規格
真空用 リン青銅 Ni-Auメッキ 単線:Φ0.4〜Φ1.4 -

スタンダード電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 KMS-4P H-OFC
(無酸素銅)
PTFE
(テフロン)
0.3 1.5 5 200
KMS-8P
KMS-12P
KMS-19P
KMS-22P
大気用 KMS-4P 軟銅より線 耐熱ビニル 0.3 1.7 5 80
KMS-8P
KMS-12P
KMS-19P
KMS-22P

耐熱電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 KMS-4P H-OFC
(無酸素銅)
セラミック
碍子
0.5 2.5/単線 30 450
KMS-8P
KMS-12P
KMS-19P
KMS-22P

シールド電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
大気用 KMS-4P 軟銅より線 柔軟ビニル 0.5 9.3 10 80
KMS-8P 12.5 20
KMS-12P 15.3 25
KMS-19P 19.1 40
KMS-22P 21.2 50
適合ケーブル&コネクタ選択表
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

ピンコネクタ
KMS-4P 4P
KMS-8P 8P
KMS-12P 12P
KMS-19P 19P
KMS-22P 22P
端末未処理 - N

ケーブル種類

種類 記号

スタンダード電線
S

耐熱電線
H

ケーブル長

長さ(m)
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.2
1.5

負荷/測定側

種類 適合端子型名 記号

丸型圧着
M2用 M2
M3用 M3
M4用 M4
端末未処理 - N
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

プラグコネクタ
KMS-4P 4P
KMS-8P 8P
KMS-12P 12P
KMS-19P 19P
KMS-22P 22P
端末未処理 - N

ケーブル種類

種類 記号

スタンダード電線
S

シールド電線
U

ケーブル長

長さ(m)
1
2
3
5
7
10

電源/計測器側

種類 適合端子型名 記号

丸型圧着
M2用 M2
M3用 M3
M4用 M4
端末未処理 - N
同軸BCN端子(単極)
同軸BCN端子(単極)
概要

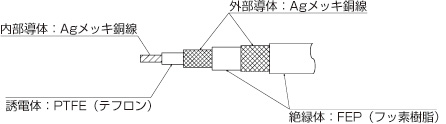

  • 同軸BNC端子は、計測・信号用として最も広範囲にて使用されるインピーダンス50Ω同軸タイプのフィードスルーです。
  • 仕上り径Φ2.5〜Φ8mm (1.5D-2V〜5D-2W) 程度の同軸ケーブルに適しています。
  • 超高真空に対応しており、高い信頼性を得ています。
種別仕様
品名 BNC
低電圧端子
BNC
中電圧端子
BNC
絶縁端子
(フローティング)
端子型名 BNC-R BNC-M BNC-F
最大電流[A] 3 3 3
耐電圧(DC)
[kV]
1 5 1
周波数帯
[MHz]
100
絶縁抵抗
(DC500V)[MΩ]
100
最高
ベークアウト
温度[℃]
300
リーク量
[Pa・m3/s]
≦1.33×10-11
見積もり
納期 1週間(仕様・形状により異なります)
選択表
電流導入端子注文例
端子型名   フランジサイズ   導入本数
BNC-R
BNC-M
BNC-F
- ICF-34
ICF-70
ICF-114
NW16-KF
NW25-KF
NW40-KF
VF(VG)20
VF(VG)25
VF(VG)40
VF(VG)50
- ※1

※1 フランジに取り付けられます端子の本数は、個数対応表をご参照ください。

個数対応表
  BNC-R BNC-M BNC-F
ICF-34 1 1 1
ICF-70 4 4 1
ICF-114 8 8 4
NW16-KF 1 1 -
NW25-KF 1 1 1
NW40-KF 4 4 1
VF(VG)20 1 1 -
VF(VG)25 2 2 1
VF(VG)40 4 4 1
VF(VG)50 8 8 2
価格表
電流導入端子価格

端子種別単価〔税抜〕(円)

導入本数 端子型名
BNC-R BNC-M BNC-F
1 29,500 34,500 31,000
2〜3 21,500 26,500 23,000
4〜8 17,500 22,500 19,000

フランジ単価〔税抜〕(円)

サイズ フランジ単価
〔税抜〕(円)
サイズ フランジ単価
〔税抜〕(円)
ICF-34 1,150 VF(VG)10 1,530
ICF-70 1,680 VF(VG)20 1,890
ICF-114 4,280 VF(VG)25 2,000
NW16-KF 500 VF(VG)40 2,190
NW25-KF 550 VF(VG)50 2,680
NW40-KF 730
同軸BCN端子(単極)用ケーブル&コネクタ
同軸BCN端子(単極)用ケーブル&コネクタ
概要
  • 同軸BNC(単極)用ケーブル&コネクタは、BNC規格の専用ケーブルとして使用できます。
  • 真空用同軸ケーブルは柔軟性に大変優れており、狭く複雑な構造体にも配線が可能です。
標準価格(税抜) 別途ご相談ください
見積もり
納期 1週間(仕様・形状により異なります)
適合ケーブル&コネクタ仕様

丸型圧着端子

  材質 表面処理 適用規格
真空用 H-OFC(無酸素銅) 無し(Auメッキ可) JIS C 2805
大気用 H-OFC(無酸素銅) Ni-Snメッキ

プラグコネクタ

  本体材質 絶縁部材質 電極部材質 適用規格
大気用 ステンレス(SUS304) PTEF(テフロン) 黄銅(Ni-Auメッキ) JIS C 5421

ピンコネクタ

  本体材質 表面処理 適用規格
真空用 H-OFC(無酸素銅) - -

スタンダード電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 BNC-R H-OFC
(無酸素銅)
PTFE
(テフロン)
0.3 1.5 10 200
BNC-M
BNC-H

耐熱電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 BNC-R H-OFC
(無酸素銅)
セラミック
碍子
0.75 2.5/単線 30 450
BNC-M
BNC-H

同軸電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
インピー
ダンス
(Ω)
大気用 BNC-R 軟銅単線
適合:3C-2V
PVC
(塩化ビニル)
Φ0.5 5.2 50 60 50
BNC-M
BNC-H
BNC-F
真空用 BNC-F 軟銅
(Agメッキ)
PEA
(フッ素樹脂)
7本/
Φ0.08
1.03 10 80 50
適合ケーブル&コネクタ選択表
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

ピンコネクタ
BNC-R R
BNC-M M
BNC-H H

フローティング
ソケット
BNC-F F
端末未処理 - N

ケーブル種類

種類 記号

スタンダード電線
S

同軸電線(注)
W

耐熱電線
H

(注)同軸電線Wは端子側Fを指定時のみ有効。

ケーブル長

長さ(m)
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.2
1.5

負荷/測定側

種類 適合端子型名 記号

丸型圧着
M3用 M3
M4用 M4
M5用 M5
M6用 M6
端末未処理 - N
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

プラグコネクタ
BNC-R R
BNC-M M
BNC-H H
BNC-F F
端末未処理 - N

ケーブル種類

種類 記号

同軸電線
W

ケーブル長

長さ(m)
1
2
3
5
7
10

電源/計測器側

種類 適合端子型名 記号

プラグコネクタ
R用 R
M用 M
H用 H
F用 F

丸型圧着
M3用 M3
M4用 M4
M5用 M5
M6用 M6
端末未処理 - N
同軸SHV端子(単極)
概要
  • 同軸SHV端子は、計測・信号用として最も広範囲にて使用されるインピーダンス50Ω高電圧同軸タイプのフィードスルーです。
  • 仕上り径Φ2.5〜Φ8mm (1.5D-2V〜5D-2W) 程度の同軸ケーブルに適しています。
  • 超高真空に対応しており、高い信頼性を得ています
種別仕様
品名 SHV
低電圧端子
SHV
中電圧端子
SHV
高電圧端子
SHV
絶縁端子
(フローティング)
端子型名 SHV-R SHV-M SHV-H SHV-F
最大電流[A] 3 10 16 3
耐電圧(DC)
[kV]
6 10 20 6
周波数帯
[MHz]
100
絶縁抵抗
(DC500V)[MΩ]
100
最高
ベークアウト
温度[℃]
300
リーク量
[Pa・m3/s]
≦1.33×10-11
見積もり
納期 1週間(仕様・形状により異なります)
選択表
電流導入端子注文例
端子型名   フランジサイズ   導入本数
SHV-R
SHV-M
SHV-H
SHV-F
- ICF-34
ICF-70
ICF-114
NW16-KF
NW25-KF
NW40-KF
VF(VG)20
VF(VG)25
VF(VG)40
VF(VG)50
- ※1

※1 フランジに取り付けられます端子の本数は、個数対応表をご参照ください。

個数対応表
  SHV-R SHV-M SHV-H SHV-F
ICF-34 1 1 1 1
ICF-70 4 4 1 1
ICF-114 8 8 4 4
NW16-KF 1 1 1 -
NW25-KF 1 1 1 1
NW40-KF 4 4 1 1
VF(VG)20 1 1 1 1
VF(VG)25 2 1 1 1
VF(VG)40 4 2 2 2
VF(VG)50 8 4 4 4
価格表
電流導入端子価格

端子種別単価〔税抜〕(円)

導入本数 端子型名
SHV-R SHV-M SHV-H SHV-F
1 34,500 67,000 74,500 39,000
2〜3 26,500 59,000 66,500 31,000
4〜8 22,500 55,000 62,500 27,000

フランジ単価〔税抜〕(円)

サイズ フランジ単価
〔税抜〕(円)
サイズ フランジ単価
〔税抜〕(円)
ICF-34 1,150 VF(VG)10 1,530
ICF-70 1,680 VF(VG)20 1,890
ICF-114 4,280 VF(VG)25 2,000
NW16-KF 500 VF(VG)40 2,190
NW25-KF 550 VF(VG)50 2,680
NW40-KF 730
同軸SHV端子(単極)用ケーブル&コネクタ
同軸SHV端子(単極)用ケーブル&コネクタ
同軸SHV端子(単極)用ケーブル&コネクタ
概要
  • 同軸SHV(単極)用ケーブル&コネクタは、SHV規格の専用ケーブルとして使用できます。
  • 真空用同軸ケーブルは柔軟性に大変優れており、狭く複雑な構造体にも配線が可能です。
標準価格(税抜) 別途ご相談ください
見積もり
納期 1週間(仕様・形状により異なります)
適合ケーブル&コネクタ仕様

丸型圧着端子

  材質 表面処理 適用規格
真空用 H-OFC(無酸素銅) 無し(Auメッキ可) JIS C 2805
大気用 H-OFC(無酸素銅) Ni-Snメッキ

プラグコネクタ

  本体材質 絶縁部材質 電極部材質 適用規格
大気用 ステンレス(SUS304) PTEF(テフロン) 黄銅(Ag-Niメッキ) JIS C 5421

ピンコネクタ

  本体材質 表面処理 適用規格
真空用 H-OFC(無酸素銅) - -

スタンダード電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 SHV-R H-OFC
(無酸素銅)
PTFE
(テフロン)
0.3 1.5 10 200
SHV-M
SHV-H

耐熱電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 SHV-R H-OFC
(無酸素銅)
セラミック
碍子
0.75 2.5/単線 30 450
SHV-M
SHV-H

同軸電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
インピー
ダンス
(Ω)
大気用 SHV-R 軟銅単線
適合:3C-2V
PVC
(塩化ビニル)
Φ0.5 5.2 50 60 50
SHV-M
SHV-H
SHV-F
真空用 SHV-F 軟銅
(Agメッキ)
PEA
(フッ素樹脂)
7本/
Φ0.08
1.03 10 80 50
適合ケーブル&コネクタ選択表
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

ピンコネクタ
SHV-R R
SHV-M M
SHV-H H

フローティング
ソケット
SHV-F F
端末未処理 - N

ケーブル種類

種類 記号

スタンダード電線
S

同軸電線(注)
W

耐熱電線
H

(注)同軸電線Wは端子側Fを指定時のみ有効。

ケーブル長

長さ(m)
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.2
1.5

負荷/測定側

種類 サイズ 記号

丸型圧着
M3用 M3
M4用 M4
M5用 M5
M6用 M6
端末未処理 - N
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

プラグコネクタ
SHV-R R
SHV-M M
SHV-H H
SHV-F F
端末未処理 - N

ケーブル種類

種類 記号

同軸電線
W

ケーブル長

長さ(m)
1
2
3
5
7
10

電源/計測器側

種類 適合端子型名 記号

プラグコネクタ
R用 R
M用 M
H用 H
F用 F

丸型圧着
M3用 M3
M4用 M4
M5用 M5
M6用 M6
端末未処理 - N
同軸高周波(単極)
概要
  • N型高周波端子は、200MHzまでのインピーダンス50Ω高周波同軸タイプのフィードスルーです。
  • 仕上り径Φ5〜Φ12mm (3D〜8D) の中程度の同軸ケーブルに適しています。
  • 13.56MHzから60MHz帯のRFプラズマ装置などに多く使用されています。
  • 超高真空に対応しており、高い信頼性を得ています
種別仕様
品名 N型高周波端子 N型高周波端子
(フローティング)
端子型名 NRF-R NRF-F
最大電流[A] 5
耐電圧(DC)[kV] 5
周波数帯[MHz] 200
絶縁抵抗(DC500V)[MΩ] 100
最高ベークアウト温度[℃] 300
リーク量[Pa・m3/s] ≦1.33×10-11
見積もり
納期 1週間(仕様・形状により異なります)
選択表
電流導入端子注文例
端子型名   フランジサイズ   導入本数
NRF-R
NRF-F
- ICF-70
ICF-114
NW40-KF
VF(VG)20
VF(VG)25
VF(VG)40
VF(VG)50
- ※1

※1 フランジに取り付けられます端子の本数は、個数対応表をご参照ください。

個数対応表
  NRF-R NRF-F
ICF-70 1 1
ICF-114 4 2
NW40-KF 1 1
VF(VG)20 1 -
VF(VG)25 1 1
VF(VG)40 2 1
VF(VG)50 4 4
価格表
電流導入端子価格

端子種別単価〔税抜〕(円)

導入本数 端子型名
NRF-R NRF-F
1 33,000 39,000
2〜3 25,000 31,000
4〜8 21,000 27,000

フランジ単価〔税抜〕(円)

サイズ フランジ単価
〔税抜〕(円)
サイズ フランジ単価
〔税抜〕(円)
ICF-70 1,680 VF(VG)25 2,000
ICF-114 4,280 VF(VG)40 2,190
NW40-KF 730 VF(VG)50 2,680
VF(VG)20 1,890
同軸高周波(単極)用ケーブル&コネクタ
同軸高周波(単極)用ケーブル&コネクタ
概要
  • 同軸高周波(単極)用ケーブル&コネクタは、200MHz周波帯までの使用ができます。
  • コネクタは、ネジカップリング式の一般的な同軸コネクタです。
  • 真空用同軸ケーブルは柔軟性に大変優れており、狭く複雑な構造体にも配線が可能です。
標準価格(税抜) 別途ご相談ください
見積もり
納期 1週間(仕様・形状により異なります)
適合ケーブル&コネクタ仕様

丸型圧着端子

  材質 表面処理 適用規格
真空用 H-OFC(無酸素銅) 無し(Auメッキ可) JIS C 2805
大気用 H-OFC(無酸素銅) Ni-Snメッキ

プラグコネクタ

  本体材質 絶縁部材質 電極部材質 適用規格
大気用 ステンレス(SUS304) PTEF(テフロン) 黄銅(Ag-Niメッキ) JIS C 5421

ピンコネクタ

  本体材質 表面処理 適用規格
真空用 リン青銅 Auメッキ -

スタンダード電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 NRF-R H-OFC
(無酸素銅)
PTFE
(テフロン)
0.75 1.98 20 200

耐熱電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
真空用 NRF-R H-OFC
(無酸素銅)
セラミック
碍子
0.75 2.5/単線 30 450

同軸電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
インピー
ダンス
(Ω)
大気用 NRF-R 軟銅単線
適合:5D-2V
PVC
(塩化ビニル)
Φ2.3 11.1 50 60 50
NRF-F
真空用 NRF-F 軟銅
(Agメッキ)
PEP
(フッ素樹脂)
7本/
Φ0.18
2.71 30 80 50
適合ケーブル&コネクタ選択表
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

ピンコネクタ
NRF-R R
NRF-F F

フローティング
ソケット
NRF-F S
端末未処理 - N

ケーブル種類

種類 記号

スタンダード電線
S

同軸電線(注)
W

耐熱電線
H

(注)同軸電線Wは端子側Fを指定時のみ有効。

ケーブル長

長さ(m)
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.2
1.5

負荷/測定側

種類 適合端子型名 記号

丸型圧着
R用 R
F用 F
端末未処理 - N
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

プラグコネクタ
NRF-R R
NRF-F F
端末未処理 - N

ケーブル種類

種類 記号

同軸電線
W

ケーブル長

長さ(m)
1
2
3
5
7
10

電源/計測器側

種類 適合端子型名 記号

プラグコネクタ
R用 R
F用 F

丸型圧着
M3用 M3
M4用 M4
M5用 M5
M6用 M6
端末未処理 - N
熱電対角プラグ熱電対端子
概要
  • 熱電対端子は、温度計測用に用いる専用のフィードスルーです。
  • K・T・C・R/S、と低温から高温まで測定可能なタイプを用意しています。
  • 小径のフランジ用オプション絶縁チューブを使用することで配線負荷の高い状態でご使用いただけます。
  • 超高真空に対応しており、高い信頼性を得ています
種別仕様
品名 1ペア角プラグ熱電対端子 2ペア角プラグ熱電対端子
端子型名 TC-1P TC-2P
極数 2極(1ペア) 4極(2ペア)
タイプ K C K C
測定温度範囲[K] 73〜1273 273〜2573 73〜1273 273〜2573
最高ベークアウト温度[℃] 300
リーク量[Pa・m3/s] ≦1.33×10-11
見積もり
納期 3週間(仕様・形状により異なります)
選択表
電流導入端子注文例
端子型名   タイプ   フランジサイズ   導入本数
TC-1P
TC-2P
- K
C
- ICF-34
ICF-70
ICF-114
NW25-KF
NW40-KF
- ※1

※1 フランジに取り付けられます端子の本数は、個数対応表をご参照ください。

個数対応表
  TC-1P TC-2P
ICF-34 1 1
ICF-70 1 1
ICF-114 2 2
NW25-KF 1 1
NW40-KF 1 1
価格表
電流導入端子価格

端子種別単価〔税抜〕(円)

導入本数 端子型名
TC-1P TC-2P
1 38,000 50,000
2 30,000 48,000

フランジ単価〔税抜〕(円)

サイズ フランジ単価
〔税抜〕(円)
サイズ フランジ単価
〔税抜〕(円)
ICF-34 1,150 NW25-KF 550
ICF-70 1,680 NW40-KF 730
ICF-114 4,280
熱電対丸プラグ熱電対端子
概要
  • 熱電対端子は、温度計測用に用いる専用のフィードスルーです。
  • K・T・C・R/S、と低温から高温まで測定可能なタイプを用意しています。
  • 小径のフランジ用オプション絶縁チューブを使用することで配線負荷の高い状態でご使用いただけます。
  • 超高真空に対応しており、高い信頼性を得ています
種別仕様
品名 3ペア丸プラグ熱電対端子 5ペア丸プラグ熱電対端子
端子型名 TC-3P TC-5P
極数 6極(3ペア) 10極(5ペア)
タイプ K
測定温度範囲[K] 73〜1273-11
最高ベークアウト温度[℃] 300
リーク量[Pa・m3/s] ≦1.33×10
見積もり
納期 3週間(仕様・形状により異なります)
選択表
電流導入端子注文例
端子型名   タイプ   フランジサイズ   導入本数
TC-3P
TC-5P
- K - ICF-34
ICF-70
ICF-114
NW25-KF
NW40-KF
- ※1

※1 フランジに取り付けられます端子の本数は、個数対応表をご参照ください。

個数対応表
  TC-3P TC-5P
ICF-34 1 1
ICF-70 1 1
ICF-114 1 1
NW25-KF 1 1
NW40-KF 1 1
価格表
電流導入端子価格

端子種別単価〔税抜〕(円)

導入本数 端子型名
TC-3P TC-5P
1 92,500 109,500

フランジ単価〔税抜〕(円)

サイズ フランジ単価
〔税抜〕(円)
サイズ フランジ単価
〔税抜〕(円)
ICF-34 1,150 NW25-KF 550
ICF-70 1,680 NW40-KF 730
ICF-114 4,280
熱電対ループエンド熱電対端子
概要
  • 熱電対端子は、温度計測用に用いる専用のフィードスルーです。
  • K・T・C・R/S、と低温から高温まで測定可能なタイプを用意しています。
  • 小径のフランジ用オプション絶縁チューブを使用することで配線負荷の高い状態でご使用いただけます。
  • 超高真空に対応しており、高い信頼性を得ています
種別仕様
品名 1ペアループエンド熱電対端子 2ペアループエンド熱電対端子
端子型名 TC-1PR TC-2PR
極数 2極(1ペア) 4極(2ペア)
タイプ T R/S T R/S
測定温度範囲[K] 73〜623 273〜1723 73〜673 273〜1723
最高ベークアウト温度[℃] 300
リーク量[Pa・m3/s] ≦1.33×10-11
見積もり
納期 3週間(仕様・形状により異なります)
選択表
電流導入端子注文例
端子型名   タイプ   フランジサイズ   導入本数
TC-1PR
TC-2PR
- T
R/S
- ICF-34
ICF-70
ICF-114
NW25-KF
NW40-KF
- ※1

※1 フランジに取り付けられます端子の本数は、個数対応表をご参照ください。

個数対応表
  TC-1PR TC-2PR
ICF-34 1 1
ICF-70 1 1
ICF-114 2 2
NW25-KF 1 1
NW40-KF 1 1
価格表
電流導入端子価格

端子種別単価〔税抜〕(円)

導入本数 端子型名
TC-1PR TC-2PR
1 60,000 52,000
2 52,000 44,000

フランジ単価〔税抜〕(円)

サイズ フランジ単価
〔税抜〕(円)
サイズ フランジ単価
〔税抜〕(円)
ICF-34 1,150 NW25-KF 550
ICF-70 1,680 NW40-KF 730
ICF-114 4,280
熱電対用ケーブル&コネクタ
熱電対用ケーブル&コネクタ
熱電対用ケーブル&コネクタ
概要
  • 熱電対用ケーブル&コネクタは、温度計測を目的とした熱電対専用のケーブルです。
  • 目的に応じてタイプが選択でき、極低温から超高温まで広範囲の温度測定ができます。
  • 真空用ケーブルは低温から高温まで幅広く使用できるスタンダード電線と、高温専用としての耐熱電線と2種類から選択できます。
標準価格(税抜) 別途ご相談ください
見積もり
納期 3週間(仕様・形状により異なります)
適合ケーブル&コネクタ仕様

プラグコネクタ

  本体材質 絶縁部材質 電極部材質 適用規格
大気用 耐熱樹脂 耐熱樹脂 - -

ピンコネクタ

  本体材質 表面処理 適合電線 適用規格
真空用 リン青銅 Ni-Auメッキ 単線:Φ0.4〜Φ1.4 -

スタンダード電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
大気用 TC-1P
TC-2P
TC-3P
TC-5P
K
(アルメル/クロメル)
PTFE
(テフロン)
0.3 2 10 200
C
(JIS規格補償導線)
ビニール被覆 0.5 4 20 60
TC-1PR
TC-2PR
T
(銅/コンスタンタン)
PTFE
(テフロン)
0.3 2 10 200
R/S
(JIS規格補償導線)
ビニール被覆 0.5 4 20 60
真空用 TC-1P
TC-2P
TC-3P
TC-5P
K
(アルメル/クロメル)
PTFE
(テフロン)
0.25 0.28 10 -273〜200
C
(タングステンレニウム5-26)
TC-1PR
TC-2PR
T
(銅/コンスタンタン)
R/S
(白金ロジウム)

耐熱電線

  適合端子
型名
材質/線種 被覆材料 芯線
サイズ
(mm2)
仕上り
外径
(mm)
最小
曲げR
(mm)
許容
温度
(℃)
大気用 TC-1P
TC-2P
TC-3P
TC-5P
K
(アルメル/クロメル)
ガラス 0.3 2 15 250
C
(JIS規格補償導線)
0.5 4 25
TC-1PR
TC-2PR
T
(銅/コンスタンタン)
0.3 2 15
R/S
(JIS規格補償導線)
0.5 4 25
真空用 TC-1P
TC-2P
TC-3P
TC-5P
K
(アルメル/クロメル)
セラミックコート 0.2 0.25 25 800
C
(タングステンレニウム5-26)
2穴セラミック
碍子
1.5 40
TC-1PR
TC-2PR
T
(銅/コンスタンタン)
R/S
(白金ロジウム)
適合ケーブル&コネクタ選択表
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

ピンコネクタ
TC-3P 3P
TC-5P 5P

丸型端子
TC-1P 1C
TC-2P 2C
TC-1PR 1CPR
TC-2PR 2CPR
端末未処理 - N

電極仕様

タイプ
K
C
T
R/S

ケーブル種類

種類 記号

スタンダード電線
S

耐熱電線
H

ケーブル長

長さ(m)
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.2
1.5

電源/計測器側

種類 サイズ 記号

スポット溶着処理
- S
端末未処理 - N
適合ケーブル&コネクタ選択例

端子側

種類 適合端子型名 記号

プラグコネクタ
TC-1P 1P
TC-2P 2P

プラグコネクタ
TC-3P 3P
TC-5P 5P

丸型端子
TC-1PR 1PR
TC-2PR 2PR
端末未処理 - N

電極仕様

タイプ
K
C
T
R/S

ケーブル種類

種類 記号

スタンダード電線
S

耐熱電線
H

ケーブル長

長さ(m)
1
2
3
5
7
10

電源/計測器側

種類 サイズ 記号

丸型圧着
M3用 M3
M4用 M4
端末未処理 - N

ポリイミド被覆電線

ポリイミド被覆電線
概要
  • 低アウトガスにより超高真空領域にて使用できます。
  • 高い耐熱性・耐薬品性により様々な環境で使用できます。
  • 電気絶縁性に優れ、高周波帯にも使用できます。
  • 極低温環境においても機械特性は,ほとんど変わりません。
製品仕様
仕上り
外径
(mm)
芯線
外径
(mm)
最大
電流(A)
耐電圧
(V)
材質/
線種
被覆
材料
許容
温度
(℃)
最小
曲げR
(mm)
Φ0.5 Φ0.3 2 600 シルバーカッパー
(AgCu)
ポリイミド -269〜300 5
Φ1 Φ0.6 6 10
見積もり
納期 1週間(仕様・形状により異なります)

耐熱シールド電線

耐熱シールド電線
概要
  • 低アウトガスにより超高真空領域にて使用できます。
  • 高温環境での熱電子電流測定やバイアス電流測定などに使用できます。
  • 柔軟性が高く複雑な構造物への配線も容易に行えます。
  • 同仕様にて同軸線による製作も可能です。
製品仕様
仕上り
外径
(mm)
芯線
外径
(mm)
最大
電流(A)
耐電圧
(V)
材質/
線種
被覆
材料
許容
温度
(℃)
最小
曲げR
(mm)
Φ2.5 Φ0.4 2 600 軟銅より線 アルミナ 450 10
Φ3.5 Φ0.8 5 15
見積もり
納期 1週間(仕様・形状により異なります)

トライアキシャル電線(三重同軸)

トライアキシャル電線(三重同軸)
概要
  • 低アウトガスにより超高真空領域にて使用できます。
  • 外部シールド及び内部シールドにより静電ノイズ等を最小に抑えることができます。
  • 信号抵抗の高電圧、高抵抗および微少電流の測定に適しています。
  • 許容温度は150℃。柔軟性が高く複雑な構造物への配線も容易に行えます。
構造

トライアキシャル電線(三重同軸)

製品仕様
許容電流(A) 仕上り外径(mm) 芯線外径(mm) インビタース(Ω)
0.5 Φ3 Φ0.25 50
見積もり
納期 1週間(仕様・形状により異なります)

極細同軸電線

極細同軸電線
概要
  • 低アウトガスにより超高真空領域にて使用できます。
  • 最小仕上り外径がφ0.9mmと極細なので,微細な配線用途にも使用できます。
  • 信号抵抗の高電圧、高抵抗および微少電流の測定に適しています。
  • 許容温度は150℃。柔軟性が高く複雑な構造物への配線も容易に行えます。
製品仕様
仕上り
外径
(mm)
芯線
外径
(mm)
最大
電流(A)
耐電圧
(V)
材質/
線種
被覆
材料
許容
温度
(℃)
最小
曲げR
(mm)
Φ0.9 Φ0.15 0.1 50 軟銅より線 FEP
(フッ素樹脂)
120 5
Φ1.4 Φ0.3 0.3
見積もり
納期 1週間(仕様・形状により異なります)

商品別|真空部品

電流導入端子シリーズ
