ファラデーカップ

ファラデーカップ KFC-1

概要
  • 本ユニットは、ファラデーカップとなります。
  • BNC端子より、照射ビームの電流計測が可能となります。
  • ICF-70フランジより導入可能で、コンパクトな構成となっております。
ファラデーカップ KFC-1
特徴
  • 取り付けフランジサイズはICF70です。
  • 測定用コネクタは一般的なBNC端子。
  • 真空内サイズはφ34×100mm。
  • 全方位接続可能です。
  • フランジ及びカバー(GND)材質はSUS304。
  • 測定部材質は無酸素銅。
  • 取り付けフランジサイズはご指定可能です。
  • 寸法及び形状の変更がございましたらご連絡下さい。
  • BNCコネクタのシェルが取付フランジと導通する仕様となります。
  • フランジとシェルを絶縁希望の際は別途お問合せ下さい。

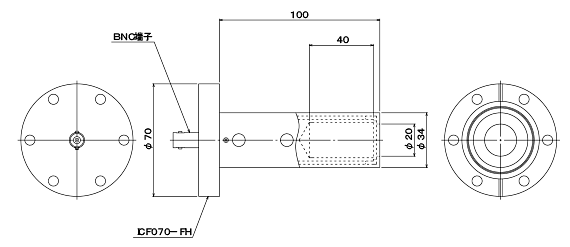

寸法図
寸法図
仕様 Specification
取り付けフランジ ICF-70
先端長(フランジ-入射口) 100mm
ビーム入射口径×深さ φ20×40
ユニット外径 φ34
ビームストッパー材質 無酸素銅
引出部コネクタ BNC-R
許容ベーキング温度 ≦200℃
販売価格 ¥250,000
納期 ご下命後1.5ヶ月

※1 本製品にリベラー電極は搭載されておりません。
※2 各仕様は変更が可能です。お問い合わせください。
※3 使用機器等により仕様が異なる場合がございます。ご注意ください。
※4 本書に記載の製品、仕様は改良などのため予告なく変更する場合がございます。ご了承ください。
